蓝牙技术基于FHSS(Frequency-Hopping Spread Spectrum)跳频扩频技术 (动态切换传输信道，以提升抗干扰能力)
蓝牙旨在解决移动电话与耳机等设备间的有线连接问题.


蓝牙技术历经迭代升级，关键里程碑包括：
蓝牙1.1（2001年） ：首个稳定版本，支持基础数据传输与语音通信
蓝牙2.0（2004年） ：引入 增强数据速率（EDR） ，传输速度提升至3 Mbps，支持CD级音质。
蓝牙4.0（2010年） ：新增 低功耗（BLE） 模式，推动物联网设备普及。
蓝牙5.0（2016年） ：传输距离扩展至300米，速率达2 Mbps，支持多设备连接。
蓝牙5.2（2020年） ：强化音频传输与定位功能，适配智能家居与可穿戴设备。


工作频段: 2.4 GHz ISM频段，通过79个跳频信道减少与WiFi的干扰, 兼容 IEEE 802.15.1



Android的蓝牙框架分为

3.高层应用层___________高层有  SDP（服务发现）、RFCOMM（串口模拟）、AVCTP（音频控制）等支持应用场景
2.中间协议层___________中间层有 HCI（Host硬件控制接口）、L2CAP（逻辑链路控制）
1.底层硬件模块_________RF（射频）、BB（基带）、LM（链路管理）


Android 4.2前：使用BlueZ协议栈，架构依赖Linux内核与用户空间库（libbluetooth.so ）。
Android 4.2后：过渡到BlueDroid，结构更简洁，与DBus解耦并通过HAL标准化硬件交互。 BTE负责核心功能，BTA与应用层通信
Android 11及更新版本：引入 Gabeldorsche 作为协议栈重构，目标为降低延迟并提升稳定性。


═══════════════════════════════════════
Android蓝牙系统分为六个层次：内核层、BlueZ库、适配库、JNI、Java框架和应用层


6.蓝牙应用层
5.蓝牙Java框架    框架层在  /framework/base/core/java/android/bluetooth
4.蓝牙JNI层
3.蓝牙硬件抽象层(HAL) 蓝牙适配库
2.BlueDroid库_蓝牙协议栈
1.蓝牙内核层
__________________________________

6.蓝牙应用层使用逻辑
包括用户开发的蓝牙应用（如设备扫描、数据传输等），通过Android提供的android.bluetooth API与底层交互。
开发者可使用BluetoothAdapter、BluetoothSocket等类实现功能


5.蓝牙Java框架    框架层在  /framework/base/core/java/android/bluetooth
  提供标准的蓝牙API接口（如配对、连接、数据传输）
  蓝牙系统服务：以独立APK形式存在 /packages/apps/Bluetooth 通过Binder IPC机制与应用交互，管理蓝牙服务和Profile（如 HFP、A2DP）


4.JNI层
   代码位于 /packages/apps/Bluetooth/jni  实现Java框架层与本地C/C++代码的交互 调用HAL接口并接收回调

3. 蓝牙硬件抽象层(HAL)
    定义标准接口（如bluetooth.h），协议栈通过HAL与硬件驱动通信

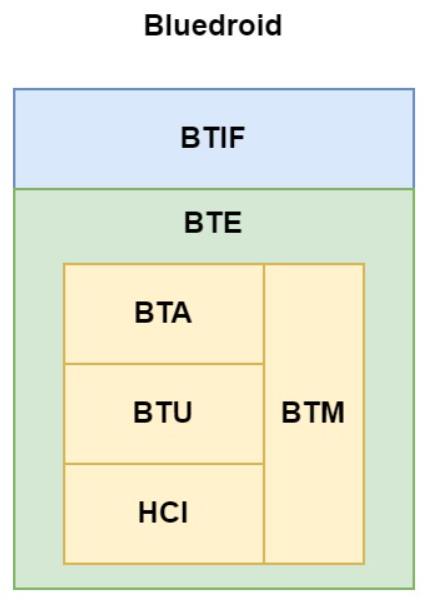

2.BlueDroid库_蓝牙协议栈
  BlueDroid ：分为两层： BTE 和  BTA
  BTE（Bluetooth Embedded System） ：实现核心功能（如L2CAP、RFCOMM协议）
  BTA（Bluetooth Application Layer） ：与框架层通信，处理应用逻辑
  代码位置：external/bluetooth/bluedroid

1.蓝牙内核层
    Linux内核模块：包括HCI驱动（如UART、USB）、协议支持（如L2CAP、SCO）及BlueZ遗留组件（部分版本保留）
    厂商驱动：如高通、博通的定制实现，通过 hciattach 等工具加载


════════════════════════════════════════════════════






复制

ATT 定义了客户端-服务器模型，客户端通过操作码（OpCode）向服务器发送请求（如读取、写入特征值），服务器返回响应或通知


属性操作与服务发现

复制

代码路径:
/packages/modules/Bluetooth/system/gd/


Gabeldorsche在德语中是“叉须鳕鱼” , （简称“gd”） 同时与蓝牙名称的历史人物Harald Bluetooth有关联，是双关语

Gabeldorsche（简称“gd”）是Android系统蓝牙功能的核心软件层，负责设备发现、连接管理、数据传输等

Gabeldorsche 是Android 13中集成的蓝牙技术，替代了旧版的 Bluedroid 协议栈
Android 13中 Gabeldorsche作为新的蓝牙栈被默认启用，主要用于扫描、广告、连接管理等功能
Gabeldorsche 用【 Rust 】编写 , 模块化设计，处理线程和进程交互, 提高安全性和可靠性，特别是内存安全方面



复制

SDP 蓝牙服务发现协议（SDP）

蓝牙服务发现协议（SDP）是蓝牙协议栈中的核心组件，用于设备间动态发现对方支持的服务及其属性


服务发现：SDP允许设备在建立连接前查询对方支持的服务类型、属性及访问参数。
例如，手机连接蓝牙耳机时，会通过SDP查询耳机支持的音频服务（如A2DP）和控制命令。



工作机制
客户端-服务器模型：
SDP服务器：提供服务的一方（如蓝牙耳机、打印机）维护服务记录列表，每个记录描述服务的属性（如服务类型、协议通道号）

SDP客户端：发起查询的设备（如手机）通过发送SDP请求获取服务信息。发现服务后，客户端需通过其他协议（如RFCOMM）建立实际连接



复制

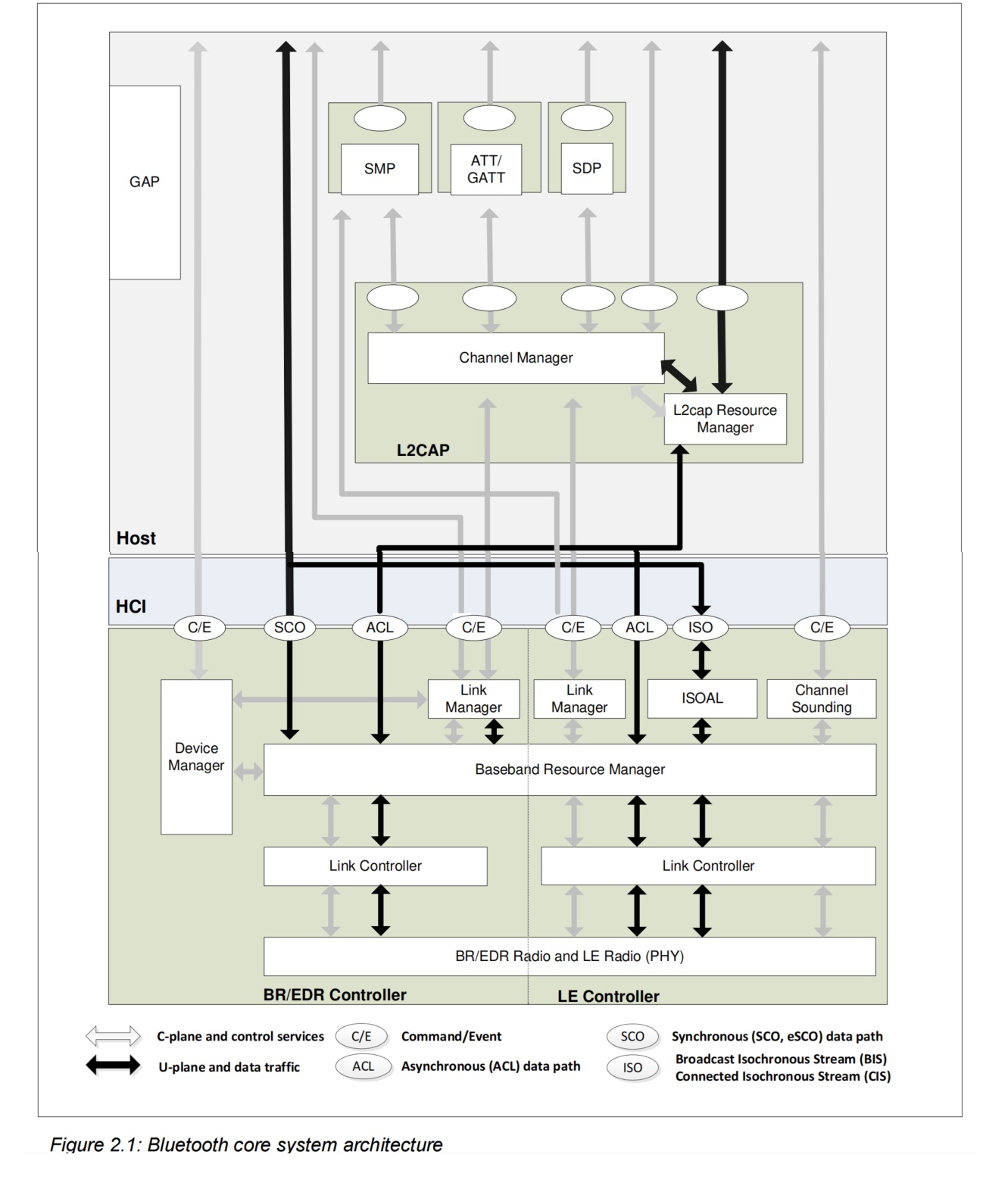

蓝牙主机控制器接口（HCI）

 HCI位于主机和控制器之间，属于协议栈的一部分，无论是经典蓝牙、双模还是BLE-only都包含HCI层

 HCI在蓝牙协议栈中位于 逻辑链路控制与适配协议（L2CAP）层与  链路管理协议（LMP）层之间，是软硬件交互的桥梁

 它向上为主机提供统一访问蓝牙硬件的接口，向下通过物理传输层（如UART、USB等）与蓝牙控制器通信.



主机通过HCI发送命令  【 Command 】控制蓝牙控制器，例如设备初始化、连接建立等操作
控制器通过HCI返回事件【 Event   】反馈执行结果或状态更新，如连接成功、数据接收完成等



HCI支持两种数据包类型：
ACL（异步无连接数据包）   ：用于可靠的非实时数据传输，如文件传输或传感器数据。
SCO（同步连接导向数据包） ：专为低延迟实时音频设计，如蓝牙耳机通话



以设备连接为例：
1. 主机发送Inquiry Command搜索周围设备。
2. 控制器返回Inquiry Complete Event报告搜索结果。
3. 主机发送Create Connection Command发起连接请求。
4. 控制器通过Connection Complete Event通知连接状态。


复制

L2CAP（Logical Link Control and Adaptation Protocol，逻辑链路控制与适配协议）是蓝牙协议栈中的核心协议，
主要负责在蓝牙设备之间建立逻辑链路，为上层协议提供数据传输服务，并支持多种功能



L2CAP通过 通道标识符（CID） 区分不同逻辑连接，支持多路复用


CID=0x0001用于信令通道，0x0002用于无连接通信，0x0004（ATT）、0x0006（SMP）等用于BLE特定协议



复制

蓝牙5.0和LE Audio的普及，HCI新增了对ISO数据包（等时传输）的支持，以满足超低延迟音频传输需



蓝牙等时数据包通过分组同步（CIG/BIG）、时间戳对齐及LC3编解码优化，解决了音频传输中的延迟与同步问题，扩展了蓝牙在无线音频领域的应用场景

同步连接组（CIG）
广播同步组（BIG）



等时数据包分为两种模式：

连接模式（CIS，Connected Isochronous Stream） ：用于双向同步通信，例如真无线耳机的左右声道同步。多个CIS可组成 同步连接组（CIG） ，组内所有数据流共享相同时间戳，确保播放同步性

广播模式（BIS，Broadcast Isochronous Stream） ：用于单向广播通信，例如车站广播或多人共享音频。多个BIS可形成 广播同步组（BIG） ，接收设备（称为同步接收器）通过周期性的PDU（协议数据单元）同步数据





复制

LE Audio是蓝牙技术联盟推出的新一代低功耗音频标准,全称为Bluetooth Low Energy Audio。它基于蓝牙5.2及以上版本实现



复制

RFCOMM 基于L2CAP协议的串行通信模拟协议 提供可靠的数据流传输，类似于TCP
